申請號：CN201410617378.6

       申請人：江蘇華東砂輪有限公司

       發明人：陳瑞和  萬隆  陳沈萍  陶海征  高朋召  劉小磐  郭文明  徐會銘  葛宗榮

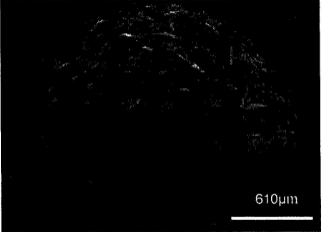

       摘要: 本發明提供一種利用離心干燥造粒技術制備堆積磨料的方法。其特征是以氧化硅、氧化鋁、碳酸鋰、碳酸鈉、硼酸、氧化鋯粉末組成陶瓷結合劑粉體和磨料為原料，加入去離子水和糊精液制成混合漿料，經離心干燥得到堆積磨料生球，再經煅燒，即可獲得陶瓷結合劑堆積磨料。堆積磨料中的粉體結合劑熔融后形成的液相可實現對磨料均勻包裹并產生較強的粘結力。采用該發明制備的球形堆積磨料具有顆粒粒度均一和組織結構均勻的特性，可用于制備砂布、砂帶以及樹脂結合劑砂輪。采用此陶瓷結合劑堆積磨料制備的砂帶具有磨削效率高、自銳性好、磨削(xue)散熱好、壽命長的特點，且(qie)該技術(shu)易實現自動化生產。

       主權利要求: 1.一種離心干燥造粒技術制備陶瓷結合劑堆積磨料的方法，其特征在于，包括以下步驟：(1)陶瓷結合劑的制備：將氧化硅、氧化鋁、碳酸鋰、碳酸鈉、硼酸、氧化鋯粉末按照一定的比例加入球磨壇中，在球磨機上干混料3h，制成的混合粉料經高溫熔煉、急冷、球磨破碎和過篩后，得到低熔點陶瓷結合劑粉體；其中結合劑中各組分質量百分含量為氧化鋁5％～9％，氧化硅48～54％，碳酸鈉5％～10％，氧化鋯2％～5％，碳酸鋰3％～6％，硼酸20％～26％；(2)漿料的制備：以剛玉或碳化硅磨(mo)(mo)料(liao)(liao)(liao)和(he)陶瓷(ci)(ci)結(jie)合(he)劑(ji)(ji)為(wei)原料(liao)(liao)(liao)，加入去離(li)子水和(he)糊精液(ye)后，經球(qiu)(qiu)磨(mo)(mo)混合(he)制成漿(jiang)(jiang)料(liao)(liao)(liao)；其(qi)中(zhong)，干料(liao)(liao)(liao)中(zhong)磨(mo)(mo)料(liao)(liao)(liao)質(zhi)量(liang)比(bi)為(wei)85～95％，結(jie)合(he)劑(ji)(ji)的(de)質(zhi)量(liang)比(bi)5～15％；(3)離(li)心(xin)干燥(zao)造粒(li)：將(jiang)步驟(2)中(zhong)混合(he)均勻的(de)漿(jiang)(jiang)料(liao)(liao)(liao)進行(xing)離(li)心(xin)干燥(zao)造粒(li)，得到堆積磨(mo)(mo)料(liao)(liao)(liao)生(sheng)球(qiu)(qiu)；(4)煅(duan)燒(shao)(shao)：將(jiang)步驟(3)中(zhong)制的(de)生(sheng)球(qiu)(qiu)經干燥(zao)、煅(duan)燒(shao)(shao)，即可得到陶瓷(ci)(ci)結(jie)合(he)劑(ji)(ji)堆積磨(mo)(mo)料(liao)(liao)(liao)；所(suo)述(shu)(shu)的(de)陶瓷(ci)(ci)結(jie)合(he)劑(ji)(ji)粉體過325目篩；所(suo)述(shu)(shu)的(de)剛玉(yu)或碳化硅磨(mo)(mo)料(liao)(liao)(liao)粒(li)度(du)(du)為(wei)W40～W0.5；所(suo)述(shu)(shu)的(de)漿(jiang)(jiang)料(liao)(liao)(liao)的(de)固含量(liang)在45～60wt％，球(qiu)(qiu)磨(mo)(mo)時，磨(mo)(mo)球(qiu)(qiu)與粉體的(de)質(zhi)量(liang)比(bi)為(wei)2∶1，球(qiu)(qiu)磨(mo)(mo)時間為(wei)2～5h，球(qiu)(qiu)磨(mo)(mo)機(ji)的(de)轉速(su)(su)(su)為(wei)300～500rpm；造粒(li)方式為(wei)離(li)心(xin)干燥(zao)造粒(li)法，離(li)心(xin)機(ji)離(li)心(xin)盤直(zhi)徑(jing)為(wei)120mm，轉速(su)(su)(su)200～250rpm，干燥(zao)時，空氣進口溫(wen)度(du)(du)200～240℃，出口溫(wen)度(du)(du)100～120℃；堆積磨(mo)(mo)料(liao)(liao)(liao)生(sheng)球(qiu)(qiu)煅(duan)燒(shao)(shao)工藝的(de)升溫(wen)速(su)(su)(su)率在2～7℃/min，最高溫(wen)度(du)(du)720～780℃，保溫(wen)時間45～80min；所(suo)得的(de)陶瓷(ci)(ci)結(jie)合(he)劑(ji)(ji)堆積磨(mo)(mo)料(liao)(liao)(liao)顆(ke)粒(li)的(de)粒(li)徑(jing)大小為(wei)0.3～1.2mm。
