申請號: 201721212146.8

申請日: 2017.09.20

國家/省市:中國山東(37)

主分類號:B28B 7/00(2006.01)

授權公告號:207359302U

授權公告日:2018.05.15

分類號: B28B 7/00(2006.01); B28B 17/00(2006.01)

申請人: 山東魯信四砂泰山磨料有限公司

發明人: 李克勇; 王秀健

申請人地址:山東省淄博市高新區裕民路(lu)129號

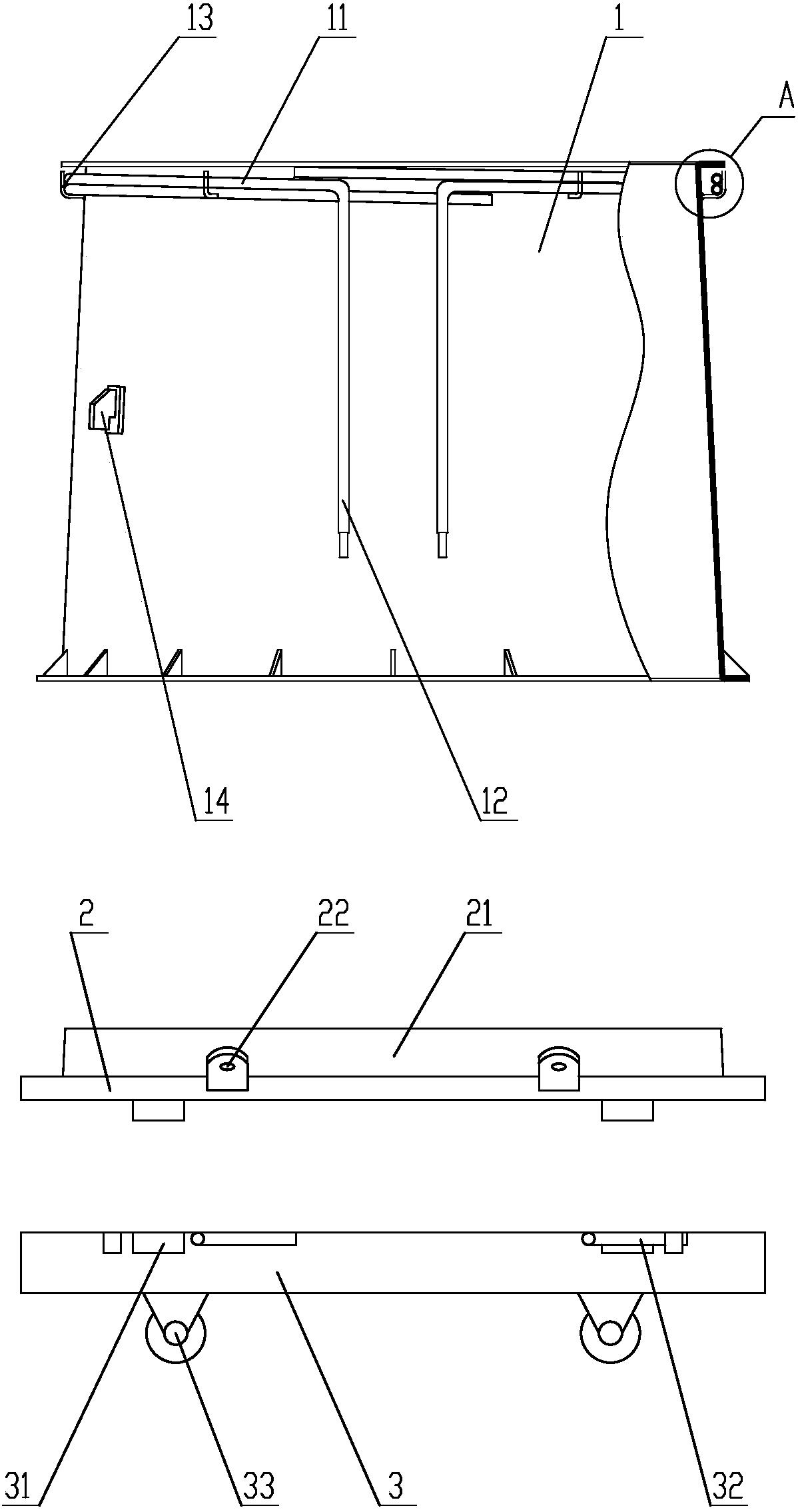

摘要：本實用新型屬于磨料加工設備領域，尤其涉及一種剛玉冶煉設(she)備(bei)，用于(yu)(yu)高(gao)效率冶煉剛玉。一(yi)種(zhong)剛玉冶煉設(she)備(bei)，包括底(di)座(zuo)(zuo)、轉移(yi)(yi)(yi)盤(pan)(pan)(pan)與(yu)(yu)模(mo)(mo)套(tao)(tao)，所(suo)述(shu)(shu)底(di)座(zuo)(zuo)、轉移(yi)(yi)(yi)盤(pan)(pan)(pan)與(yu)(yu)模(mo)(mo)套(tao)(tao)由下到上依次連接(jie)。所(suo)述(shu)(shu)模(mo)(mo)套(tao)(tao)為圓(yuan)臺形，頂(ding)部小(xiao)于(yu)(yu)底(di)部，頂(ding)部與(yu)(yu)底(di)部開口；所(suo)述(shu)(shu)轉移(yi)(yi)(yi)盤(pan)(pan)(pan)設(she)置側壁，側壁為環形，側壁尺寸(cun)與(yu)(yu)模(mo)(mo)套(tao)(tao)的(de)(de)(de)底(di)部開口相匹配(pei)；所(suo)述(shu)(shu)底(di)座(zuo)(zuo)設(she)置導軌(gui)，轉移(yi)(yi)(yi)盤(pan)(pan)(pan)與(yu)(yu)底(di)座(zuo)(zuo)通(tong)過導軌(gui)連接(jie)。使用套(tao)(tao)式模(mo)(mo)具(ju)可以從模(mo)(mo)具(ju)下方(fang)出料，提高(gao)剛玉的(de)(de)(de)轉運效率，轉移(yi)(yi)(yi)盤(pan)(pan)(pan)和模(mo)(mo)套(tao)(tao)形成(cheng)的(de)(de)(de)空(kong)間用于(yu)(yu)放置剛玉粉末，轉移(yi)(yi)(yi)盤(pan)(pan)(pan)的(de)(de)(de)側壁位(wei)于(yu)(yu)轉移(yi)(yi)(yi)盤(pan)(pan)(pan)和模(mo)(mo)套(tao)(tao)連接(jie)處(chu)，用于(yu)(yu)密封和定位(wei)，轉移(yi)(yi)(yi)盤(pan)(pan)(pan)與(yu)(yu)底(di)座(zuo)(zuo)通(tong)過導軌(gui)連接(jie)，方(fang)便轉移(yi)(yi)(yi)盤(pan)(pan)(pan)的(de)(de)(de)移(yi)(yi)(yi)動(dong)。

主權利要求

一種剛玉冶煉設(she)備，其特(te)征在于(yu)，包(bao)括底(di)(di)座(zuo)、轉移盤與(yu)(yu)模(mo)(mo)(mo)套(tao)(tao)，所述(shu)底(di)(di)座(zuo)、轉移盤與(yu)(yu)模(mo)(mo)(mo)套(tao)(tao)由(you)下到上依次連接；所述(shu)模(mo)(mo)(mo)套(tao)(tao)為(wei)圓(yuan)臺形，頂部(bu)(bu)小于(yu)底(di)(di)部(bu)(bu)，頂部(bu)(bu)與(yu)(yu)底(di)(di)部(bu)(bu)開口(kou)(kou)；所述(shu)轉移盤設(she)置(zhi)側壁(bi)，側壁(bi)為(wei)環(huan)形，側壁(bi)尺寸與(yu)(yu)模(mo)(mo)(mo)套(tao)(tao)的底(di)(di)部(bu)(bu)開口(kou)(kou)相匹配；所述(shu)底(di)(di)座(zuo)設(she)置(zhi)導(dao)軌(gui)，轉移盤與(yu)(yu)底(di)(di)座(zuo)通過導(dao)軌(gui)連接。
