申請號: 201720794434.2

申請日: 2017.07.03

國家/省市:中國河(he)南(41)

主分類號(hao):B24B 9/16(2006.01)

授權公告號:206825144U

授權公告日:2018.01.02

分類號: B24B 9/16(2006.01)

申請人: 中南鉆石有限公司

發明人: 盧燦華; 張猛(meng); 陳方(fang)興(xing); 趙鑫; 魏爭艷; 楊(yang)超

代理人: 鄧金濤

代理機構:北京鼎宏元(yuan)正知識產權代理事務所(普通(tong)合伙)(11458)

申請人地址:河南(nan)省南(nan)陽市方城(cheng)縣中南(nan)公司院內

摘要： 本實用新型公開了一種便攜式復合片專用毛刺打磨機，包括底座、固定在底座上的電機和電機帶動的砂輪，其中(zhong)，電機的(de)旋(xuan)轉(zhuan)頭(tou)上固(gu)(gu)定有(you)(you)(you)(you)轉(zhuan)動套(tao)(tao)(tao)筒，轉(zhuan)動套(tao)(tao)(tao)筒內(nei)壁上設有(you)(you)(you)(you)沿周(zhou)向的(de)限位(wei)臺，限位(wei)臺上搭有(you)(you)(you)(you)第(di)一壓(ya)板，第(di)一壓(ya)板與電極的(de)旋(xuan)轉(zhuan)頭(tou)固(gu)(gu)定，旋(xuan)轉(zhuan)頭(tou)與轉(zhuan)動套(tao)(tao)(tao)筒之間還設置(zhi)有(you)(you)(you)(you)平鍵；轉(zhuan)動套(tao)(tao)(tao)筒頂(ding)(ding)端(duan)與砂輪連(lian)(lian)接(jie)件(jian)固(gu)(gu)定，砂輪連(lian)(lian)接(jie)件(jian)頂(ding)(ding)端(duan)設有(you)(you)(you)(you)限位(wei)塊，限位(wei)塊伸(shen)入砂輪中(zhong)央(yang)的(de)通(tong)孔(kong)內(nei)；通(tong)孔(kong)的(de)上方設有(you)(you)(you)(you)第(di)二(er)壓(ya)板，第(di)二(er)壓(ya)板的(de)直徑(jing)大于通(tong)孔(kong)的(de)直徑(jing)，第(di)二(er)壓(ya)板與限位(wei)塊固(gu)(gu)定連(lian)(lian)接(jie)。本申請(qing)結構(gou)簡單、功(gong)能實用，砂輪打磨效率高于手動方式，操作安(an)全，通(tong)過低速、安(an)全電壓(ya)即可實現毛刺的(de)打磨處理，從而保(bao)證(zheng)切割產品(pin)的(de)尺(chi)寸和質量(liang)要(yao)求，可快速解決批量(liang)切割產品(pin)的(de)打磨難題。

主權利要求

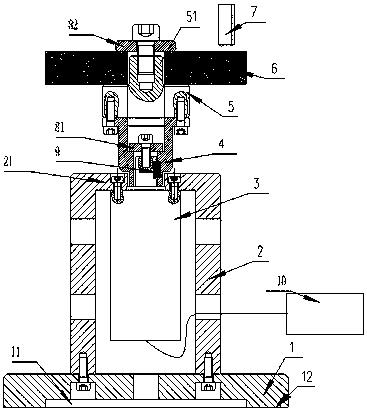

1.一(yi)(yi)種便(bian)攜式復(fu)合(he)片專(zhuan)用毛刺(ci)打磨(mo)機(ji)，其特征在于(yu)：包括底座、固(gu)定在底座上的(de)(de)電(dian)(dian)(dian)機(ji)（3）和由電(dian)(dian)(dian)機(ji)（3）帶動的(de)(de)砂輪(lun)（6），其中，所(suo)述(shu)電(dian)(dian)(dian)機(ji)（3）的(de)(de)旋(xuan)(xuan)轉(zhuan)頭上固(gu)定有轉(zhuan)動套(tao)筒（4），所(suo)述(shu)轉(zhuan)動套(tao)筒（4）內(nei)(nei)壁(bi)上設(she)有沿周向的(de)(de)限位臺，限位臺上搭(da)有第一(yi)(yi)壓(ya)板(ban)(ban)（81），所(suo)述(shu)第一(yi)(yi)壓(ya)板(ban)(ban)（81）與(yu)電(dian)(dian)(dian)機(ji)的(de)(de)旋(xuan)(xuan)轉(zhuan)頭固(gu)定，所(suo)述(shu)旋(xuan)(xuan)轉(zhuan)頭與(yu)轉(zhuan)動套(tao)筒（4）之(zhi)間還設(she)置有平(ping)鍵(9)；所(suo)述(shu)轉(zhuan)動套(tao)筒（4）頂端與(yu)砂輪(lun)連(lian)(lian)接件(5)固(gu)定，所(suo)述(shu)砂輪(lun)連(lian)(lian)接件(5)頂端設(she)有限位塊(kuai)(51)，所(suo)述(shu)限位塊(kuai)(51)伸入砂輪(lun)（6）中央(yang)的(de)(de)通孔(kong)內(nei)(nei)；所(suo)述(shu)通孔(kong)的(de)(de)上方設(she)有第二壓(ya)板(ban)(ban)(82)，所(suo)述(shu)第二壓(ya)板(ban)(ban)(82)的(de)(de)直(zhi)徑大于(yu)通孔(kong)的(de)(de)直(zhi)徑，所(suo)述(shu)第二壓(ya)板(ban)(ban)(82)與(yu)限位塊(kuai)(51)固(gu)定連(lian)(lian)接。
