申請號: 201720930305.1

申請日: 2017.07.28

國家/省市:中國江蘇(32)

主分類號:B24B 53/12(2006.01)

授權公告號:207058350U

授權公告日:2018.03.02

分類號: B24B 53/12(2006.01)

申請人: 蘇州遠東砂輪有限公司

發明人: 富凱(kai); 齊守保(bao); 陶衛東; 劉哲; 王(wang)德兵; 譚坤; 成會軍; 葛仁洪

代理人: 韓飛

代理(li)機構:北京遠大卓悅知識產權(quan)代理(li)事務所(suo)（普通合伙）(11369)

申請人地(di)址:江(jiang)蘇省蘇州市高(gao)新(xin)區(qu)滸(hu)關工業(ye)園(yuan)滸(hu)青路86號(hao)

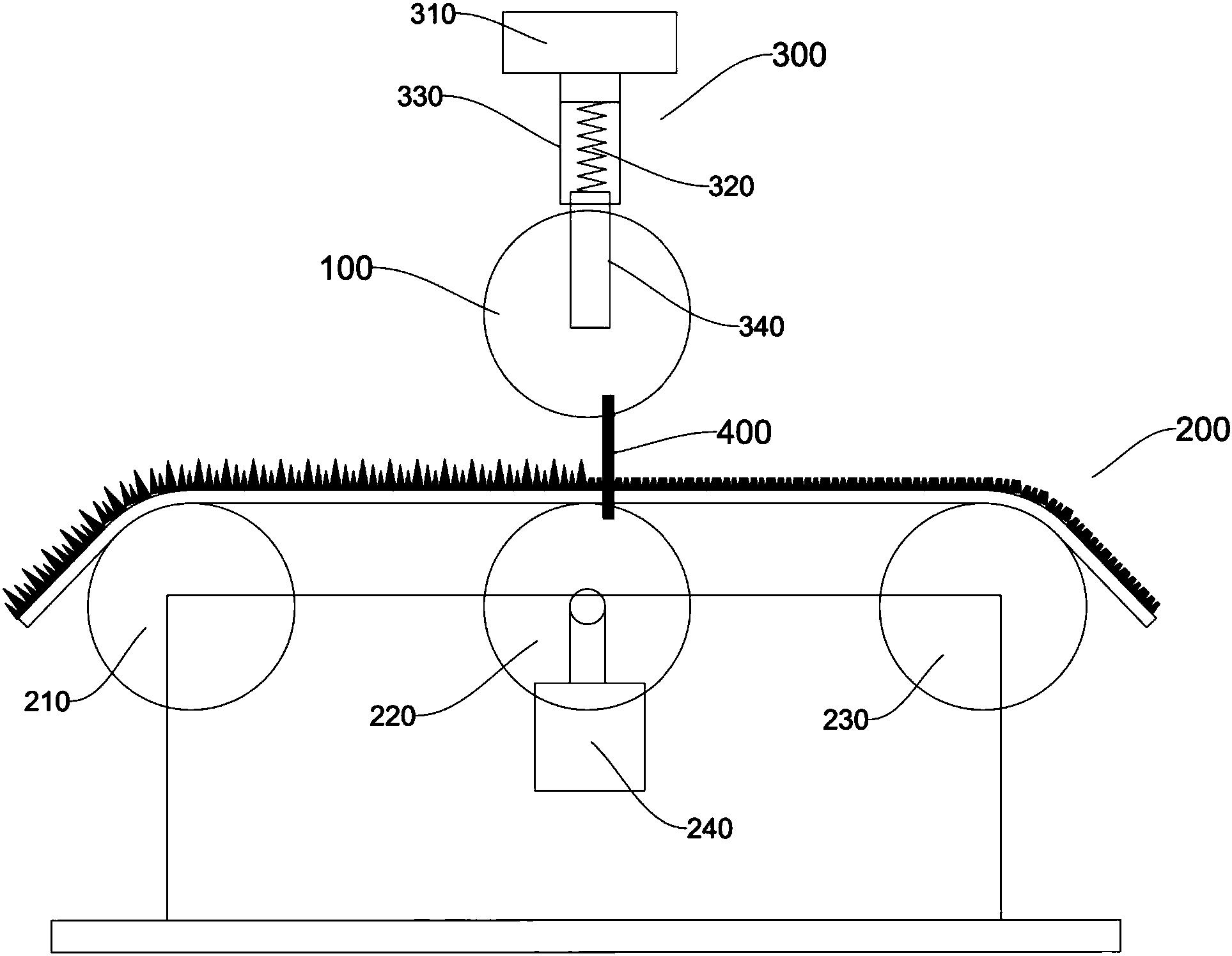

摘要： 本案涉及一種涂附磨具砂面修整裝置，包括：修整刀，其為水平設置的圓柱體，所述修整刀的軸心與一轉動電機同軸連接；傳送架，其從前向后依次水平設置有前張力輥、定厚輥與后張力輥，所述前張力輥與后張力輥的上端相切于同一水平面，所述定厚輥位于所述修整刀下方，所述定厚輥與一抬升機構固定連接；以及定厚調節器，其與所述修整刀固定連接。本實用新型使得磨具表面磨料顆粒的等高性得到了保證，解決了傳統工藝由于磨料長徑比不同、磨料疊放造成的局部磨料凸出造成的工件表面明顯的磨削痕(hen)、重復(fu)加工成本(ben)高昂問題(ti)，提(ti)高了工件表面的加工精度、加工質量，使用簡單(dan)、生產(chan)成本(ben)低(di)、安全可靠，且(qie)對涂附產(chan)品砂面的修整效(xiao)果好、成品率高。

主權利要求

一種涂附磨具砂(sha)面修整裝置(zhi)，其(qi)(qi)特征在于(yu)，包括：修整刀(dao)，其(qi)(qi)為水(shui)平設置(zhi)的圓(yuan)柱體，所(suo)述(shu)修整刀(dao)的軸心與(yu)一(yi)轉(zhuan)動(dong)電機(ji)同軸連(lian)接；傳送架，其(qi)(qi)從前(qian)向后依次水(shui)平設置(zhi)有(you)前(qian)張(zhang)力(li)輥(gun)(gun)、定厚(hou)輥(gun)(gun)與(yu)后張(zhang)力(li)輥(gun)(gun)，所(suo)述(shu)前(qian)張(zhang)力(li)輥(gun)(gun)與(yu)后張(zhang)力(li)輥(gun)(gun)的上端相切于(yu)同一(yi)水(shui)平面，所(suo)述(shu)定厚(hou)輥(gun)(gun)位于(yu)所(suo)述(shu)修整刀(dao)下方，所(suo)述(shu)定厚(hou)輥(gun)(gun)與(yu)一(yi)抬(tai)升機(ji)構固定連(lian)接；以及定厚(hou)調節器，其(qi)(qi)與(yu)所(suo)述(shu)修整刀(dao)固定連(lian)接。
