申請號: 201710471111.4

申請日: 2017.06.20

國(guo)(guo)家/省市:中國(guo)(guo)西安(87)

公開號: 107337453A

公開日: 2017.11.10

主分類號:C04B 35/565(2006.01)

分類號: C04B 35/565(2006.01); C04B 38/00(2006.01); C04B 35/64(2006.01)

申請人: 西安交通大學

發明人: 王波; 趙杉; 丁(ding)克; 鄧宇宸; 張(zhang)南龍(long); 侯寶強; 楊建鋒

代理人: 閔岳峰

代理機構:西安(an)通(tong)大專利代理有限(xian)責(ze)任公司(61200)

申請人地址:陜西省西安(an)市(shi)碑林區咸寧(ning)西路28號

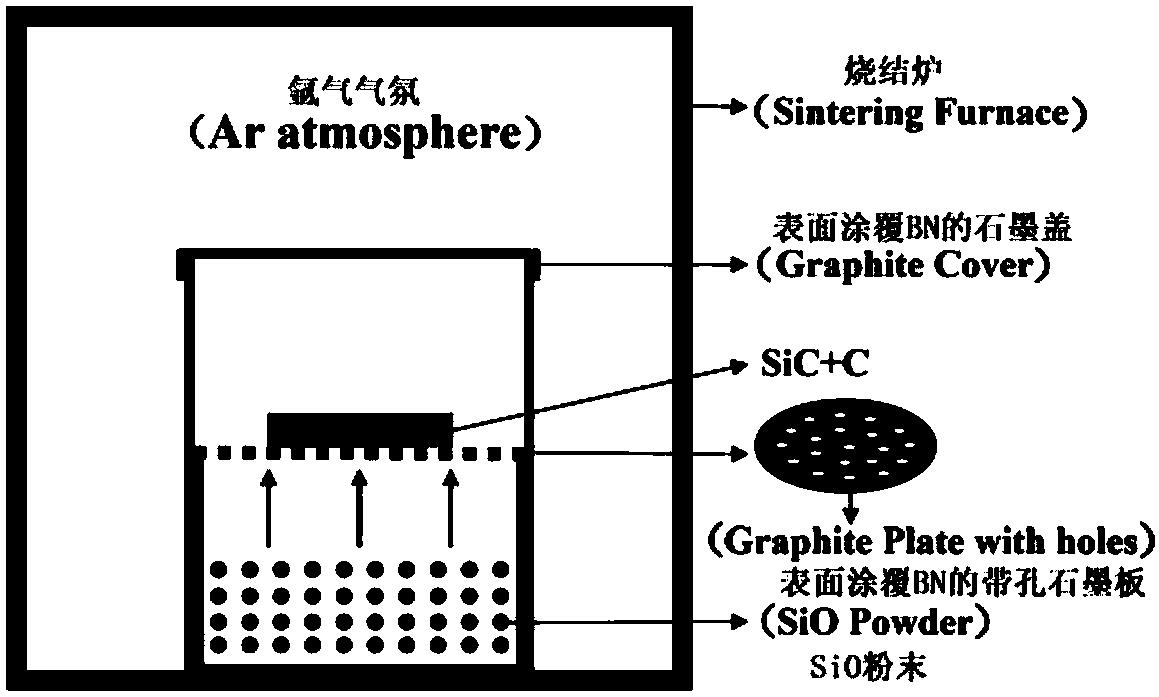

摘要： 本發明公開了一種結合氣固反應法制備重結晶碳化硅多孔陶瓷的(de)(de)方(fang)法，包(bao)括以下(xia)(xia)步驟(zou)：1)將(jiang)SiO粉(fen)末置(zhi)于(yu)坩堝底部，按(an)照(zhao)質量百分比將(jiang)70～95wt％的(de)(de)碳化硅和5～30wt％的(de)(de)納米(mi)炭(tan)黑的(de)(de)混(hun)合粉(fen)末模壓成型后形(xing)成生(sheng)坯(pi)，將(jiang)生(sheng)坯(pi)置(zhi)于(yu)坩堝中部，再將(jiang)坩堝放(fang)(fang)在(zai)多(duo)功(gong)能燒(shao)結(jie)爐中，通(tong)入氬氣，在(zai)1650℃～1800℃保溫1～3小時進行氣固反應(ying)，獲得預(yu)燒(shao)結(jie)體；2)將(jiang)預(yu)燒(shao)結(jie)體放(fang)(fang)入感應(ying)燒(shao)結(jie)爐中，在(zai)氬氣氣氛下(xia)(xia)升溫至1900℃～2100℃重結(jie)晶處理1～3小時即可獲得多(duo)孔SiC陶瓷。本(ben)發(fa)明獲得的(de)(de)碳化硅多(duo)孔陶瓷可廣泛應(ying)用于(yu)柴(chai)油車(che)尾氣顆粒物過濾器或催化劑載體等領(ling)域。

主權利要求

1.一種(zhong)結(jie)(jie)(jie)合氣(qi)(qi)固反應法制備(bei)重結(jie)(jie)(jie)晶(jing)碳(tan)(tan)化硅(gui)多(duo)孔陶瓷的(de)方法，其特(te)征在(zai)于(yu)，包括下(xia)述步驟：1)按照質量百分比將(jiang)70～95wt％的(de)碳(tan)(tan)化硅(gui)和5～30wt％的(de)納米(mi)(mi)炭(tan)黑的(de)混合粉(fen)末模(mo)壓(ya)成型后形成生坯，將(jiang)SiO粉(fen)末置于(yu)坩(gan)堝底部，將(jiang)生坯置于(yu)坩(gan)堝中(zhong)部，再將(jiang)坩(gan)堝放在(zai)多(duo)功能(neng)燒(shao)結(jie)(jie)(jie)爐中(zhong)，通入氬氣(qi)(qi)，在(zai)1650℃～1800℃保溫1～3小(xiao)時(shi)進行氣(qi)(qi)固反應，獲得預燒(shao)結(jie)(jie)(jie)體(ti)，其中(zhong)SiO和納米(mi)(mi)炭(tan)黑的(de)摩爾(er)比為1:1；2)將(jiang)預燒(shao)結(jie)(jie)(jie)體(ti)放入感應燒(shao)結(jie)(jie)(jie)爐中(zhong)，在(zai)氬氣(qi)(qi)氣(qi)(qi)氛下(xia)升溫至1900℃～2100℃重結(jie)(jie)(jie)晶(jing)處(chu)理1～3小(xiao)時(shi)即(ji)獲得多(duo)孔SiC陶瓷。
